Vidéomicroscope numérique AM4113TL

d'inspectionde soudureportatif

Présentation

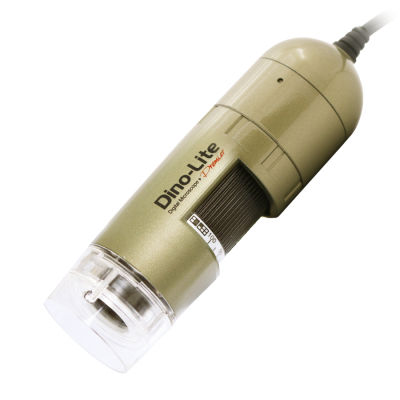

Le AM4113TL est un microscope numérique USB Dino-Lite conçu pour des applications nécessitant une distance de travail étendue : jusqu'à 151,0 mm à 20x et environ 46,6 mm à 90x. Cette distance supplémentaire rend la série TL adaptée aux opérations de réparation, retouche ou assemblage où il est nécessaire de conserver un espace entre l'objet et l'optique.

Tableau des données optiques
TAUX D'AGRANDISSEMENT | DISTANCE DE TRAVAIL (mm) | CHAMP DE VISION (X) (mm) | CHAMP DE VISION (Y) (mm) | PROFONDEUR DE CHAMP (mm)
20 | 151.0 | 19.6 | 15.6 | 6
30 | 101.0 | 13.0 | 10.4 | 3.4
40 | 77.2 | 9.8 | 7.8 | 2.2
50 | 64.1 | 7.8 | 6.3 | 1.65
60 | 56.2 | 6.5 | 5.2 | .
70 | 51.3 | 5.6 | 4.5 | .
80 | 48.3 | 4.9 | 3.9 | .
90 | 46.6 | 4.3 | 3.5 | 0.8
Les valeurs peuvent varier légèrement. Unité = mm

Spécifications
Éclairage

• Type de lumière / LED : Blanc
• Nombre de LEDs : 8
• LED on/off commutable : Oui
• Filtre infrarouge : IR cut-filter >650 nm
• Diffuseur : Non
• Filtre d'émission : Non
• Polariseur : Non

Optique

• Agrandissement : 10x ~ 90x
• Macro zoom : Non
• Distance de travail : Longue (voir tableau optique)
• Type de lentille : Verre avec revêtement antireflet

Capteur

• Type de capteur : CMOS
• Résolution : 1,3 Mégapixel (1280x1024)
• Fréquence d'images maximale : 30 fps

Compatibilité

• Interface : USB 2.0
• Systèmes d'exploitation : Windows 7, 8, 10 & 11 ; MacOS 10.9 et supérieurs
• Logiciels : DinoCapture 2.0 (Windows), DinoXcope (Mac OS)
• Formats image supportés (Windows) : BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX
• Formats vidéo supportés (Windows) : WMV, FLV, SWF
• Formats image supportés (MacOS) : JPEG, PNG
• Formats vidéo supportés (MacOS) : MOV
• Normes d'imagerie : DirectShow, UVC
• WiFi : Prêt pour sans fil, nécessite le streamer WF-10 (optionnel)

Boîtier

• Matériau du boîtier : Composite / plastique
• Verrouillage du grossissement : Oui
• Dimensions : 10,5 cm (L) x 3,2 cm (D)
• Poids : 105 g

Fonctionnalités

• Caractéristique spéciale : Non
• Mesure : Oui
• Calibration : Oui
• Capteur Microtouch : Oui
• Sûr ESD : Non

Informations

• Contenu du colis : Microscope, housse, CD logiciel, cible de calibration, manuel d'utilisation
• Garantie : 2 ans (Europe)
• Homologations : CE, FCC, ROHS
• Fourchette de prix indicative : €350,00 - €500,00

Caractéristiques techniques

• Modèle : AM4113TL
• Marque : Dino-Lite
• Plage de grossissement : 10x - 90x
• Exemples de distance de travail : 151.0 mm @20x ; 46.6 mm @90x
• Capteur : CMOS 1,3 MP (1280x1024)
• Interface : USB 2.0
• LEDs : 8 LEDs blanches, commutables
• Lentille : Verre avec revêtement antireflet
• Filtre IR : IR cut-filter >650 nm
• Dimensions : 10,5 cm x 3,2 cm
• Poids : 105 g
• Mesure & calibration : Oui
• Contenu : Microscope, housse, CD, cible de calibration, manuel
• Garantie : 2 ans (Europe)
• Conformité : CE, FCC, ROHS
