Vidéomicroscope numérique AM4115T-FUW - EDGE

d'inspectionde laboratoireà fluorescence

Description

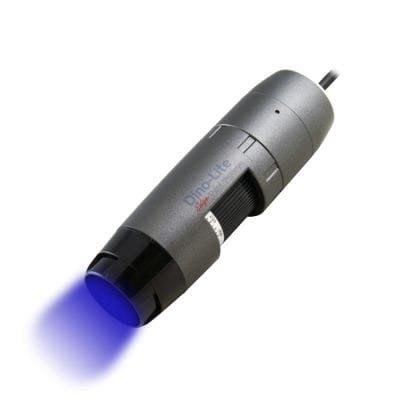

Microscope numérique USB pour inspections industrielles et imagerie avec fonction fluorescence. Le modèle AM4115T-FUW - EDGE intègre des LEDs blanches et UV (~375 nm) commutables et un filtre d'émission qui bloque le retour de l'UV pour restituer des couleurs naturelles. Les capuchons interchangeables de la gamme Edge offrent une grande distance de travail et une flexibilité d'utilisation. Capteur CMOS 1,3 MP, grossissement 20x–220x, interface USB 2.0.

Points clés / Icônes

• Interface USB 2.0
• Mesure et calibration
• Capteur 1,3 mégapixel
• EDOF (profondeur de champ étendue)
• EDR (plage dynamique étendue)
• AMR (UV 375 nm)
• Éclairage commutable (UV / blanc)
• Capuchons échangeables pour grande distance de travail

Tableau optique
TAUX DE GROSSISSEMENT | DISTANCE DE TRAVAIL (mm) | CHAMP (X) (mm) | CHAMP (Y) (mm) | PROFONDEUR DE CHAMP (mm)
20 | 60.2 | 19.5 | 15.6 | 2.5
30 | 33.5 | 13.0 | 10.4 | 1.8
40 | 20.9 | 9.8 | 7.8 | 1.5
50 | 13.9 | 7.8 | 6.3 | -
60 | 9.7 | 6.5 | 5.2 | -
70 | 7.1 | 5.6 | 4.5 | 1.0
80 | 5.5 | 4.9 | 3.9 | -
90 | 4.5 | 4.3 | 3.5 | -
100 | 4.1 | 3.9 | 3.1 | -
110 | 4.0 | 3.6 | 2.8 | -
120 | 4.1 | 3.3 | 2.6 | -
130 | 4.5 | 3.0 | 2.4 | -
140 | 5.0 | 2.8 | 2.2 | -
150 | 5.6 | 2.6 | 2.1 | -
160 | 6.3 | 2.4 | 2.0 | -
170 | 7.1 | 2.3 | 1.8 | -
180 | 8.0 | 2.2 | 1.7 | -
190 | 8.9 | 2.1 | 1.6 | -
200 | 9.9 | 2.0 | 1.6 | -
210 | 10.9 | 1.9 | 1.5 | -
220 | 11.9 | 1.8 | 1.4 | 0.1

Spécifications détaillées
Éclairage

• Type LED : ~375 nm UV + blanc
• Nombre de LEDs : 4 + 4
• LED on/off commutable : Oui
• Filtre infrarouge : IR cut-filter >650 nm
• Diffuseur : Oui (N3C-D inclus)
• Filtre d'émission : Filtre barrière d'émission 375 nm
• Polariseur : Non

Optique

• Grossissement : 20x ~ 220x
• Macro zoom : Non
• Distance de travail : Standard / étendue avec capuchons
• Lentille : Verre avec coating antireflet

Capteur

• Type : CMOS
• Résolution : 1,3 Mégapixel (1280x1024)
• Fréquence max : 30 fps

Compatibilité

• Interface : USB 2.0
• Systèmes d'exploitation : Windows 7/8/10/11 ; macOS 10.9+
• Logiciels : DinoCapture 2.0 (Windows), DinoXcope (Mac)
• Formats image (Windows) : BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX
• Formats vidéo (Windows) : WMV, FLV, SWF
• Formats image (macOS) : JPEG, PNG
• Formats vidéo (macOS) : MOV
• Standards d'imagerie : DirectShow, UVC

Boîtier

• Matériau : Composite / plastique
• Verrouillage du grossissement : Oui
• Dimensions : 10,5 cm (L) x 3,2 cm (D)
• Poids : 100 g
• Longueur du câble : 1,8 m

Fonctionnalités

• Mesure : Oui (calibration fournie)
• Microtouch sensor : Oui
• ESD safe : Non
• Caractéristique spéciale : —

Informations

• Contenu du paquet : Microscope, pochette, CD logiciel, cible d'étalonnage, manuel, capuchons série N3C (Close, Extended Open Black, Long, Black Open, Sidelight), diffuseur N3C-D
• Garantie : 2 ans (Europe)
• Conformité : CE, FCC, ROHS
• Prix indicatif : €600,00 - €800,00

Résumé technique

• Modèle : AM4115T-FUW - EDGE
• Éclairage : ~375 nm UV + blanc, 4+4 LEDs, commutable
• Filtre d'émission : 375 nm
• Plage de grossissement : 20x–220x
• Capteur : CMOS 1,3 MP, jusqu'à 30 fps
• Interface : USB 2.0
• Lentille : Verre avec traitement antireflet
• Dimensions & poids : 10,5 cm x 3,2 cm, 100 g
• Capuchons inclus : Série N3C
• Garantie & conformité : 2 ans (UE), CE/FCC/ROHS
